ТЭНБ - блок ТЭН 2, 3, 4, 6, 9, 12, 15, 18 кВт. Красногорск

Name: ТЭНБ - блок ТЭН 2, 3, 4, 6, 9, 12, 15, 18 кВт. Красногорск
Brand: ТЭН-Миасс
Availability: InStock
Rating: 4.8 (57 reviews)

Блочные ТЭНы на резьбовом или фланцевом креплении: 1–12 элементов, мощность до 100 кВт. СЭВ для воды, СЭМ для масла. Под электрокотёл, бойлер, бак. Изготовление по чертежу за 3 дня, от 1 штуки.

Заказать блок-ТЭН→ WhatsApp↗ Telegram↗ 8 (800) 200-16-14 · бесплатно по РФ↗

Оставить заявку

Перезвоним в течение 15 минут и уточним параметры.

от 1 шт.партия

1 годгарантия

★ 4.857 отзывов

Красногорскдоставка

Выбор формы трубчатых электронагревателей (ТЭНБ) критически важен для их эффективной работы в разнообразных промышленных условиях. Форма ТЭНБ определяет его совместимость с оборудованием, эффективность нагрева и долговечность в конкретных эксплуатационных условиях.

Формы ТЭНБ могут варьироваться от простых прямых стержней до сложных конфигураций, предназначенных для конкретных применений. Выбор формы зависит от требований к распределению тепла, места установки и физических ограничений.

Прямые ТЭНБ

Прямые ТЭНБ являются универсальным решением для широкого спектра применений, от промышленных баков до теплообменников. Они предпочтительны для условий, где требуется равномерный нагрев больших объемов жидкости или газа.

Г-образные и U-образные ТЭНБ

Г-образные и U-образные ТЭНБ обеспечивают концентрированный нагрев в ограниченных пространствах. Они идеально подходят для использования в резервуарах с ограниченным доступом или когда необходимо избежать прямого контакта нагревателя с нагреваемой средой.

Спиральные и кольцевые ТЭНБ

Спиральные и кольцевые формы ТЭНБ используются для нагрева внутренних поверхностей труб и цилиндров. Эта форма обеспечивает равномерное распределение тепла по периметру, что критически важно для процессов, требующих стабильной температуры по всей длине трубы.

Специальные формы

Для особо сложных условий эксплуатации разрабатываются ТЭНБ специальных форм. Например, в форме змеевика для компактных теплообменников или с множественными изгибами для обогрева нестандартных резервуаров и поверхностей.

Ключевые факторы выбора формы ТЭНБ

Требования к распределению тепла: Необходимо обеспечить равномерный нагрев или сконцентрировать тепло в определенной зоне.
Физические ограничения: Размер и форма установочного пространства могут ограничивать выбор формы ТЭНБ.
Специфика применения: Особенности процесса или среды могут требовать использования ТЭНБ специальной формы для достижения оптимальных результатов.

Понимание условий эксплуатации и специфических требований к нагреву позволяет оптимально выбрать форму ТЭНБ для конкретного применения. Такой подход обеспечивает высокую эффективность нагрева, долговечность оборудования и экономию ресурсов.

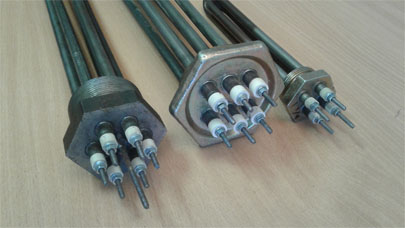

Блок ТЭН – электронагревательное устройство, обладающее высоким функциональным потенциалом. Он характеризуется сложной конструкцией – состоит из нескольких идентичных по геометрическому решению нагревателей, которые изолированы друг от друга. Конструктивные элементы в единый прибор собираются посредством крепежного элемента. При этом формируется контактный вывод. В большинстве случаев он имеет вид – группа ТЭН на фланце с параметрами:

трубная резьба G2 1/2, G2, G 2 3/4, G1/2,
шестигранник под ключ – диаметром от 65 до 90 мм.

Наша модельная линейка позволяет купить ТЭН электрический блочного типа с различным показателем удельной мощности:

9,0 кВт;
12,0 кВт;
18,0 кВт;
24,0 кВт.

Оптимальный параметр зависит от характеристик среды, которую устройство будет нагревать:

жиры;
масла;
нефть;
битум;
полимеры.

Форма гиба трубчатых корпусов блок ТЭНа определяется потребителем – наша команда изготовит прибор любой конфигурации.

Продажа ТЭНа – услуга комплексная и предполагает проведение предпродажной подготовки. В том числе корпус нагревателя маркируется по типу: ТЭНБ 9j220G2 блок тэн 9 кВт.

Блок-ТЭН — несколько трубчатых нагревательных элементов, смонтированных на одном несущем фланце или резьбовой головке. Позволяет получить мощность 3–36 кВт в едином конструктивном узле с одним монтажным отверстием.

СЭВ (секция электронагрева воды) — блок для нагрева воды и водных растворов. СЭМ (секция электронагрева масла) — для масел, с уменьшенной удельной мощностью (не более 2 Вт/см²). ТЭНБ — обобщённое торговое обозначение блочного нагревателя с фланцем.

Мощность блока делится между фазами: трёхфазные блоки (380 В) соединяют элементы треугольником или звездой. Однофазные блоки (220 В) обычно применяются до 6 кВт — при большей мощности ток превышает стандарты бытовой проводки.

Шесть исполнений блочных ТЭНов

СЭВ (секция для воды)

Элементы из нержавейки 12Х18Н10Т или меди. Удельная мощность до 6–8 Вт/см². Рабочая среда — вода, антифриз, растворы с pH 6–9.

СЭМ (секция для масла)

Элементы из стали или нержавейки. Удельная мощность не более 2 Вт/см² (против коксования). Рабочая среда — минеральные и синтетические масла.

ТЭНБ с термостатом

В стандартный блок-ТЭН вмонтирован биметаллический или капиллярный термостат. Отключает нагрев при достижении заданной температуры (обычно 55–85 °C).

ТЭНБ с термопарой

Термопара типа K или J встроена в фланец рядом с элементами. Используется в котлах с ПИД-регулятором и системах автоматики.

Фланцевый блок-ТЭН

Плоский фланец Ø80–200 мм с болтовым кругом. Устанавливается на ответный фланец ёмкости через паронитовую прокладку. Позволяет разместить 6–12 элементов.

Резьбовой блок-ТЭН

Монтажная головка с шестигранником SW55–SW90 и резьбой G1¼"–G2½". Вкручивается как обычная пробка. Стандарт для котлов и бойлеров ёмкостью до 500 л.

Технические параметры ТЭНБ

Количество элементов в блоке1, 2, 3, 6, 9, 12

Суммарная мощность1,5 — 36 кВт

Напряжение220 В (1ф), 380 В (3ф)

Рабочая температуравода до 120 °C, масло до 200 °C

ФланецШестигранник SW55 — SW90, резьба G1¼"–G2½", фланец Ø80–200 мм

Материал колбы/трубокНержавейка 12Х18Н10Т, сталь, медь

ЗащитаВстроенный термостат, термопредохранитель (опция)

СтандартГОСТ 13268-88, ТУ производителя

Выводы и подключение

Шестигранная головка (SW55–SW90)

Резьба G1¼"–G2½". Монтаж стандартным ключом. Момент затяжки 80–150 Н·м в зависимости от резьбы.

Метрическая резьба M20–M59

Применяется в ряде европейских котлов. Уточнять по маркировке штуцера на корпусе котла.

Плоский фланец

Стальной или нержавеющий, Ø80–200 мм. Болтовой круг 4–12 отверстий. Прокладка — паронит ПМБО, ФУМ-лента или силиконовая резина.

Клеммные шпильки

M5 или M6 на каждом токовыводе. Подключение проводом или медной шиной. На блоках 380 В соединение треугольник/звезда выполняется медными перемычками.

Применения блочных ТЭНов

Электрокотлы

Фланец G 1 1/4"–G 2", мощности 6–24 кВт. Одно- и трёхфазные.

Бойлеры косвенного нагрева

СЭВ с термогильзой под термостат. Нержавейка AISI 304.

Промышленные ёмкости

Нагрев воды и растворов в баках 100–5000 л.

Маслонагреватели

СЭМ для гидросистем, теплообменников. Удельная мощность до 2 Вт/см².

Пивоварни и пищепром

Варочные котлы, пастеризаторы. Нержавейка 12Х18Н10Т.

Парогенераторы

Прямой контакт с водой. Мощность 12–36 кВт.

Маркировка блочных ТЭН

ТЭНБ-6,0 J220 (3×ТЭН 80 В13/2,0 J 220) Фланец G2½″ Блок водяной · 6 кВт · нержавейка (J) · 220 В · 3 ТЭНа Ø 13 мм по 80 см / 2 кВт · фланец G 2 1/2"

ТЭНБ-3,75 Z220 (3×ТЭН 120 В13/1,25 Z 220) Фланец G2½″ Блок масляный · 3,75 кВт · масло (Z, углеродистая сталь) · 220 В · 3 ТЭНа Ø 13 мм по 120 см / 1,25 кВт · фланец G 2 1/2"

СЭВ = секция водяная, СЭМ = секция масляная. ГОСТ 13268-88, ГОСТ 14254-96 (IP), ГОСТ 27570.0-87.

Вопросы и ответы

В чём разница между СЭВ, СЭМ и ТЭНБ?

СЭВ и СЭМ — обозначения по среде: В=вода, М=масло; отличаются удельной мощностью элементов. ТЭНБ — торговое обозначение блочного ТЭН с фланцем, применяемое рядом производителей независимо от среды. По конструкции все три типа — одно и то же: несколько трубчатых элементов на общем фланце.

Как выбрать мощность блок-ТЭН для котла отопления?

Упрощённая норма для хорошо утеплённого дома — 1 кВт на 10 м². Для старого фонда — 1 кВт на 7 м². Котёл нагревает теплоноситель, поэтому к расчёту тепловых потерь добавьте 20–25% запас на ГВС и пиковые нагрузки. Итого: дом 100 м² — котёл 9–12 кВт.

Как подключить блок-ТЭН на 380 В?

Трёхфазный блок из трёх элементов подключается: звезда (нейтраль + три фазы, 220 В на элемент) или треугольник (без нейтрали, 380 В на элемент — мощность вырастает в три раза). Убедитесь, что мощность блока в схеме треугольник совпадает с номинальной. Стандартная заводская схема — звезда.

Какой размер фланца нужен для замены ТЭН?

Для бытовых котлов — чаще всего шестигранная головка SW60 с резьбой G1¼" (наружная, ø≈47 мм). Измерьте штуцер на котле штангенциркулем и уточните резьбу. Для котлов Buderus, Protherm, Vaillant часто используется M45×2 или M52×2.

Почему блок-ТЭН перегорает быстро в котле?

Причины по убыванию вероятности: 1) жёсткая вода — накипь изолирует трубку, температура оболочки растёт до 300–400 °C; 2) воздушный карман в котле — часть ТЭН не погружена в воду; 3) заниженное количество теплоносителя (плохой проток). Рекомендуется умягчение воды или применение химических антинакипинов.

Можно ли ставить блок-ТЭН вертикально?

Да, если конструкция предусматривает полное погружение активной части в жидкость. При вертикальном монтаже следите, чтобы воздушные пузырьки не задерживались у трубок — это ведёт к местному перегреву. Для горизонтальных ёмкостей предпочтительнее горизонтальный монтаж.

Заказ в Красногорск

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Красногорск — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого нагревателя или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.

Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Реквизиты: ИП Садыкбаев Р.В., ИНН 741510603958, ОГРН 317745600107846, г. Миасс, ул. Академика Павлова, 12а. Телефон: 8 (919) 405-21-39.

Как заказать

Заявка

Форма ниже или звонок.

Эскиз

Согласуем размеры, форму, мощность.

Производство

От 1 шт. Гарантия 1 год.

Доставка

РФ, РБ, Казахстан, Армения.

С вами работают живые люди

Контрактное производство ТЭН в Миассе с 2010 года. Менеджер ведёт вашу заявку от первого звонка до отгрузки, технолог рассчитывает параметры и подбирает материал под задачу — серийно и от 1 штуки, по чертежам и ТЗ.
