Патронный ТЭН (пальчиковый, одноконцевой) — вставляется в глухое отверстие с посадкой H7. Ø 4–20 мм, длина до 1000 мм, до 50 Вт/см². С термопарой, с резьбой, Г-образный. Для пресс-форм, экструдеров, горячих каналов.

Заказать патронный ТЭН→ WhatsApp↗ Telegram↗ 8 (800) 200-16-14 · бесплатно по РФ↗

Оставить заявку

Перезвоним в течение 15 минут и уточним параметры.

от 1 шт.партия

1 годгарантия

★ 4.857 отзывов

Красногорскдоставка

Форма патронного трубчатого электронагревателя (ТЭНП) играет важную роль в его эффективности и применении. Различные формы ТЭНП обеспечивают адаптацию к специфическим условиям эксплуатации, максимизируя теплоотдачу и увеличивая срок службы оборудования. В этой статье мы рассмотрим, как выбрать подходящую форму ТЭНП, исходя из требований к нагреву и условий эксплуатации.

Форма ТЭНП должна быть выбрана с учетом ряда факторов, включая характеристики пространства для нагрева, тип нагреваемой среды, требуемую мощность и условия эксплуатации. Рассмотрим наиболее распространенные формы ТЭНП и условия их предпочтительного использования.

Прямые ТЭНы

Идеально подходят для использования в пространствах с ограниченными размерами, где требуется равномерный нагрев по прямой линии. Широко применяются в трубопроводах и каналах.

L-образные ТЭНы

Предназначены для угловых пространств, обеспечивая эффективный нагрев в условиях ограниченного доступа. Используются в баках и резервуарах, где необходимо максимизировать использование пространства.

U-образные и О-образные (кольцевые) ТЭНы

Оптимальный выбор для крупных емкостей и резервуаров, где требуется равномерный нагрев больших объемов жидкости или газа. Геометрия обеспечивает максимальную теплоотдачу по периметру.

Спиральные ТЭНы

Идеальны для применений, требующих концентрированного нагрева в точечных или ограниченных областях. Спиральная форма увеличивает площадь поверхности нагрева, улучшая теплопередачу.

Врезные и вкручиваемые ТЭНы

Специально разработаны для интеграции в оборудование с возможностью быстрой замены. Применяются в машинах и аппаратуре, где требуется регулярное техническое обслуживание или замена ТЭНов.

Игольчатые и пользовательские формы

Игольчатые ТЭНы применяются в высокоточных приложениях, где необходима точная локализация нагрева. Пользовательские формы проектируются под конкретные технические задачи и условия эксплуатации, обеспечивая идеальное решение для уникальных требований.

Выбор формы патронного ТЭНа является критически важным аспектом для обеспечения его эффективности и долговечности в различных условиях эксплуатации. Понимание специфических требований вашего процесса нагрева позволит определить наиболее подходящую форму ТЭНа, что в свою очередь, гарантирует оптимальную производительность и экономичность вашего оборудования.

ТЭН патронного типа, патронный нагреватель – прибор электронагревательный погружного принципа действия, то есть отдающий тепло рабочей среде контактным способом. Устройство традиционно пользуется высоким потребительским спросом, благодаря эксплуатационной универсальности и сравнительно невысокой стоимости.

Одноконцевой ТЭН характеризуется особой конструкцией – контактный вывод у него формируется с одной стороны, в то время как, второй конец цельнолитой трубки-корпуса вначале процесса изготовления герметично заваривается. На некоторое время вторая сторона остается открытой, выполняя функцию монтажного канала. Именно через него внутрь защитной оболочки помещается нагревательная спираль и засыпается мелкодисперсный песок высокой теплопроводности – это изоляционная прослойка.

Изготовление ТЭНов под заказ по такому алгоритму позволяет давать 100% гарантию эксплуатационной безопасности прибора. При этом стоит обратить внимание еще на одни важный конструктивный нюанс – формат контактного вывода. К примеру, это может быть ТЭН патронного типа со штуцером ½.

Каждый свой нагреватель мы маркируем – ищите на поверхности корпуса надпись вида ЭНП 8*170/0.1*110. Если заказываете изготовление ТЭНов под заказ, то срок обработки заявки займет от 3 до 5 дней1*110.

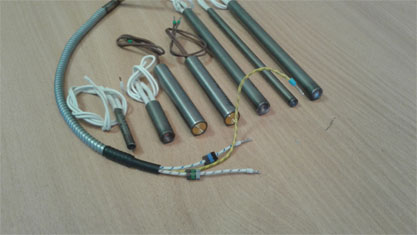

Патронный ТЭН (ТЭНП) — трубчатый нагреватель с одним открытым торцом, из которого выходят токовыводы. Второй торец глухой. Нагреватель вставляется в цилиндрическое глухое отверстие в металлическом изделии, обеспечивая нагрев через кондукцию (контактный теплообмен).

Ключевое требование — плотный тепловой контакт оболочки со стенкой отверстия. Поэтому посадочное отверстие выполняется с допуском H7 по ISO 286, а сам ТЭНП имеет наружный диаметр по h6. Зазор между ТЭНП и отверстием не должен превышать 0,01–0,03 мм, иначе теплопередача резко падает и нагреватель перегревается.

Удельная мощность патронного ТЭН существенно выше, чем у воздушного: 10–20 Вт/см², поскольку тепло отводится кондукцией в металл, а не конвекцией в воздух. Это позволяет получать компактные высокомощные нагреватели для прессформ, горячих каналов, экструдеров.

Пять типов патронных ТЭНов

Стандартный ТЭНП

Диаметр 4–20 мм, длина 30–500 мм. Нержавеющая оболочка 12Х18Н10Т. Токовыводы — шпильки M3–M6 или провода в силиконовой изоляции.

Миниатюрный (Ø4–6,5 мм)

Для мелких пресс-форм и горячих каналов с ограниченным пространством (Ø 4 / 6,5 мм). Мощность до 500 Вт. Токовыводы — тонкий силиконовый провод.

ТЭНП с термопарой K или J

Встроенная термопара расположена рядом с активной зоной внутри оболочки. Обеспечивает точный контроль температуры непосредственно у нагревательного элемента. Погрешность ≤ 2 °C.

ТЭНП с наружной резьбой

Резьба M10–M22 на конце оболочки для фиксирующей гайки. Предотвращает выпадение ТЭН при вибрации и тепловых циклах.

ТЭНП с фланцем

Опорный фланец у основания. Упрощает монтаж и фиксацию без дополнительной резьбы в изделии.

Формы патронных ТЭНов

Прямой (основная форма)

Цилиндрическая трубка, оба конца соосны. Длина 30–500 мм. Стандарт для подавляющего большинства применений.

Г-образный (редкая форма)

Изгиб на 90° в пассивной зоне. Применяется при угловом расположении отверстия относительно подводящего провода.

С резьбой M10–M22

Технически относится к прямой форме, но с нарезанной резьбой на пассивном конце трубки для крепёжной гайки.

Технические параметры ТЭНП

Диаметр4; 6,5; 8; 10; 12,5; 16; 20 мм

Мощность0,05 — 3 кВт

Напряжение12, 24, 36, 110, 220, 380 В

Длина активной части30 — 500 мм

Рабочая температурадо 750 °C (оболочка нержавейка)

Посадочный допускH7 (скользящая посадка по ISO 286)

ОболочкаНержавейка 12Х18Н10Т (стандарт), Incoloy 840 (опция)

НаполнительПериклаз MgO

СтандартDIN 44762, ТУ производителя

Выводы и подключение

Шпильки M3–M6

Вваренные в торцевую пробку. Подключение гайкой с плоской шайбой. Применяются при фиксированном положении нагревателя и жёстком монтаже проводки.

Силиконовый провод

Гибкий вывод в силиконовой изоляции, рабочая температура изоляции до 200 °C. Стандартная длина 300–500 мм, сечение 0,75–1,5 мм².

Провод в металлорукаве

Для условий с вибрацией, механическим истиранием или высокой температурой (>200 °C). Внешний металлический экран из нержавеющей оплётки.

Керамический бисер (провод)

Нихромовые или стальные токовыводы, нанизанные на керамические трубчатые бусины. Рабочая температура в зоне вывода до 600 °C. Применяется на высокотемпературных ТЭНах.

Применения патронных ТЭНов

Пресс-формы и термопластавтоматы

Горячеканальные системы

Паяльные станции и сварочные приспособления

Нагрев металлических плит и матриц

Экструдеры и литьевые машины

Нагрев роликов, барабанов, валов

Маркировка ТЭНП

ТЭНП 12.20.800.220 К Патронный · Ø 12 мм · длина 20 см · 800 Вт · 220 В · термопара тип К

ТЭНП 10.15.500.220 Патронный · Ø 10 мм · длина 15 см · 500 Вт · 220 В · без термопары

H7 — допуск посадочного отверстия по ISO 286. Длина холодной (пассивной) зоны у вывода указывается отдельно при заказе.

Вопросы и ответы

Что такое посадка H7 и зачем она нужна?

H7 — поле допуска отверстия по ISO 286. Для ТЭНП Ø12,5 мм допуск H7 составляет +0/+0,018 мм. Ответная часть (оболочка ТЭНа) выполняется по h6. Такая посадка обеспечивает тепловой зазор не более 0,01–0,05 мм — это критично для кондуктивной теплопередачи. При большем зазоре воздушная прослойка работает как теплоизолятор, ТЭН перегревается и перегорает.

Чем патронный ТЭН отличается от трубчатого (стандартного)?

Трубчатый (водяной/масляный) ТЭН — двухконцевой: оба токовывода на разных концах. Патронный — одноконцевой: оба вывода на одном торце. Патронный вставляется в глухое отверстие; трубчатый проходит насквозь или крепится фланцем. Удельная мощность патронного выше, рабочая температура — до 750 °C.

Какова максимальная рабочая температура ТЭНП?

Для стандартной оболочки из нержавейки 12Х18Н10Т — до 750 °C на поверхности трубки. При использовании Incoloy 840 — до 950 °C. Токовыводы из силикона ограничивают температуру в зоне вывода до 200 °C — при более высоких температурах корпуса используйте варианты с металлорукавом или керамическим бисером.

Как правильно установить патронный ТЭН?

Отверстие должно быть выполнено с допуском H7 (разверните после сверления). Перед установкой нанесите тонкий слой теплопроводной пасты (теплопроводность ≥ 1 Вт/м·K) — это заполнит микронеровности и снизит контактное сопротивление. Фиксируйте ТЭН резьбой или прижимной планкой: при нагреве металл расширяется и посадка становится плотнее.

Зачем нужна встроенная термопара?

Внешний датчик на поверхности изделия всегда показывает температуру с задержкой и погрешностью, связанной с тепловым сопротивлением между ТЭН и датчиком. Встроенная термопара находится в 1–2 мм от спирали — реакция на изменение температуры практически мгновенная. Это важно для систем с ПИД-регулятором в горячих каналах и пресс-формах.

Можно ли использовать патронный ТЭН без металлического контакта (в воздухе)?

Нельзя в штатном режиме. Без металлического окружения удельная мощность должна быть снижена до 1–2 Вт/см² — как у обычного воздушного ТЭН. На практике это означает, что в воздухе стандартный ТЭНП с удельной мощностью 10–15 Вт/см² перегорит за несколько минут.
