Эффективность работы хомутовых нагревателей (ХН) напрямую зависит от правильного выбора их формы в соответствии с условиями эксплуатации. Рассмотрим, как различные формы ХН оптимизируют теплопередачу и повышают производительность в специфических сценариях использования.

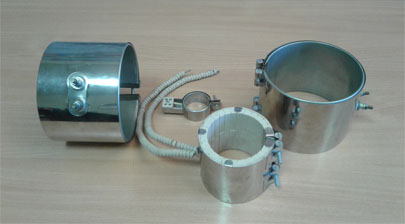

Хомутовые НХ,полухомутовые ПХ,кольцевые тэны.

Форма хомутового нагревателя определяет его контакт с поверхностью нагрева, что влияет на равномерность распределения тепла и скорость достижения нужной температуры. От круглых и полукруглых до квадратных и прямоугольных — выбор формы ХН обусловлен особенностями применения.

Круглые и полукруглые ХН

Идеально подходят для нагрева цилиндрических деталей, труб или контейнеров. Обеспечивают максимально плотное прилегание и равномерный нагрев по периметру обрабатываемой детали.

Прямоугольные и квадратные ХН

Применяются для нагрева плоских поверхностей и крупногабаритных деталей. Эта форма обеспечивает оптимальное распределение тепла на больших площадях, что критично для производственных процессов, требующих равномерного нагрева.

Специальные формы

Разработка индивидуальных форм ХН возможна для уникальных производственных задач, где стандартные решения неэффективны. Специальные формы могут быть адаптированы под конкретные детали или сложные поверхности, требующие локализованного нагрева.

Критерии выбора формы ХН

При выборе формы ХН важно учитывать не только геометрию нагреваемой детали, но и условия эксплуатации, включая температурный режим, тип среды (воздушная или жидкая), а также требуемую мощность и скорость нагрева.

Практическое применение

Цилиндрические детали: Круглые и полукруглые ХН для равномерного нагрева.
Плоские поверхности: Прямоугольные и квадратные формы для обширных деталей.
Сложные формы: Индивидуальные конструкции ХН для специфических производственных задач.

Выбор формы хомутового нагревателя играет ключевую роль в оптимизации производственных процессов. Правильно подобранный ХН по форме и техническим характеристикам позволяет достичь высокой эффективности нагрева, сокращая время процесса и повышая качество продукции. Учет особенностей эксплуатации и тесное взаимодействие с производителем ХН обеспечит наиболее эффективное и экономичное решение для любых производственных задач.

Нагреватель хомутовый (ТЭН хомутовый, кольцевой) – электронагреватель, состоящий из металлического корпуса, внутрь которого помещается изолированная от корпуса нагревательная высокорезистивная проволочная спираль. Функциональное предназначение приборов такого типа – нагрев твердых объектов цилиндрической формы. В том числе, речь идет о трубопроводах различного диаметра, по которым транспортируются технологические жидкости – простые, взрывоопасные, агрессивные.

Мы всегда стараемся максимально эффективно реагировать на рыночные тенденции, поэтому на данный момент у потребителей имеется возможность выбрать прибор оптимальной конструкции:

цельный хомут;
два полухомута, на объекте объединяются в единую конструкцию;
простой полухомут.

Чтобы процесс теплопередачи происходил с максимальным КПД, каждый хомутовый ТЭН комплектуется прижимным механизмом, что обеспечивает возможность монтажа по принципу обычного хомута. Заказчику также предоставляется право подобрать оптимальные рабочие параметры устройства:

диаметр собранного хомута – от 25 мм до 100 мм;
напряжение электросети – от 12 В до 400 В;
температуру нагрева на оболочке – от 350 до 600 градусов.

Обращаем внимание, что у нас можно купить ТЭН электрический не просто с высокой рабочей эффективностью, но и соответствующий самым строгим нормам эксплуатационной безопасности. Продажа ТЭНа, то есть его поставка клиенту, происходит после проверки качества сборки и нанесения фирменной маркировки вида – НПХ 128.80 300W 230V.

Хомутовый нагреватель (ХН) — кольцеобразный нагревательный элемент, охватывающий цилиндрическое изделие снаружи. Нагрев осуществляется через кондуктивный контакт внутренней поверхности хомута с наружной поверхностью нагреваемого изделия. Применяется для нагрева цилиндров, труб, сопел, фланцев.

Конструкция: нихромовая спираль или лента расположена между слоями слюды (ХНм) или между керамическими пластинами (ХНк). Всё заключено в металлическую обойму с замковым болтом. При затяжке болта хомут прижимается к цилиндру с необходимым усилием.

Принципиальное отличие от плоского нагревателя — геометрия контакта: хомут обеспечивает равномерный нагрев по всей окружности цилиндра без угловых зон с пониженной теплоотдачей. Это критично для цилиндров экструдеров и ТПА, где неравномерный нагрев ведёт к дефектам изделий.

Четыре исполнения хомутового нагревателя

ХНм — слюдяной хомутовый

Нихромовая лента в слюдяной изоляции. Рабочая температура до 400 °C. Хорошая теплопроводность, доступная цена. Стандарт для большинства экструдеров и ТПА.

ХНк — керамический хомутовый

Нагревательный провод в канавках керамических пластин. Рабочая температура до 700 °C. Применяется на высокотемпературных участках: сопло, горячий канал, нагрев вязких высокотемпературных полимеров (PEEK, PPS, PI).

ПХН — полухомут (полукольцо)

Два полукольца, образующих полный хомут. Удобен при ограниченном радиальном доступе или когда оба полухомута питаются независимо (раздельная регулировка). Каждая половина крепится независимо.

ХН с канавкой под термопару

В металлической обойме предусмотрен паз под термопару типа K или J. Термопара прижимается к поверхности цилиндра изнутри хомута — минимальная задержка измерения температуры.

Технические параметры хомутовых нагревателей

Типы исполненияСлюдяной (ХНм), керамический (ХНк), полухомут (ПХН)

Внутренний диаметр20 — 500 мм (стандарт), больше — под заказ

Ширина (высота)20 — 150 мм

Мощность100 Вт — 8 кВт

Напряжение110, 220, 380 В

Рабочая температурадо 400 °C (слюда), до 700 °C (керамика)

Удельная мощность2 — 5 Вт/см²

ПрисоединениеРадиальные/тангенциальные шпильки, провод, разъём

ФиксацияСтяжные болты M6–M10, хомут-пряжка, V-образные скобы

Выводы и подключение

Радиальные шпильки

Токовыводы выходят перпендикулярно плоскости хомута. Стандартный вариант для большинства ХН. Не мешают монтажу соседних хомутов при плотной расстановке по оси цилиндра.

Тангенциальные шпильки

Выходят по касательной к окружности. Применяются при ограниченном осевом пространстве.

Аксиальные (торцевые) шпильки

Токовыводы выходят вдоль оси хомута. Применяются редко — при специфической компоновке щитка управления.

2/3-контактный разъём

Быстросъёмное подключение типа AMP или DIN. Для систем с частой заменой нагревателей. Рабочая температура разъёма до 200 °C.

Керамический бисер на выводах

Нихромовые проволочные выводы с керамическими трубчатыми бусинами. Для рабочих температур в зоне вывода до 600 °C. Используется на ХНк.

Силиконовый провод

Гибкий, до 200 °C в зоне вывода. Стандартный вариант для ХНм при температуре до 350 °C.

Металлорукав

Нержавеющая оплётка поверх провода. При вибрации, механических нагрузках или температуре в зоне вывода выше 200 °C.

Где применяются хомутовые нагреватели

Экструдеры (цилиндры пластикации)

Литьё под давлением (ТПА, сопла, горячие каналы)

Нагрев труб и фланцев в химической промышленности

Нагрев литниковых систем

Нагрев прокатных валов

Упаковочное оборудование (запечатывающие элементы)

Маркировка хомутовых нагревателей

ХНм 180*60;1,5*220 Хомутовый миканитовый · внутр. Ø 180 мм · ширина 60 мм · 1,5 кВт · 220 В

ХНк 100*80;2,0*380 Хомутовый керамический · внутр. Ø 100 мм · ширина 80 мм · 2 кВт · 380 В

ПХНм 250*100;3,0*380 Полухомутовый миканитовый · внутр. Ø 250 мм · ширина 100 мм · 3 кВт · 380 В · два полукольца

ХНм — миканитовый (до 400 °C), ХНк — керамический (до 700 °C), ПХН — полухомутовый (разъёмный, два полукольца). Для заказа замены: измерьте внутренний диаметр по цилиндру, ширину хомута, мощность и напряжение.

Вопросы и ответы

Чем отличается слюдяной хомут от керамического?

Слюдяной ХНм: теплопроводность слюды ~0,5 Вт/м·K, максимальная температура 400 °C, стоимость ниже. Керамический ХНк: более жёсткая конструкция, рабочая температура до 700 °C, хуже переносит вибрацию при ударных нагрузках, но незаменим при нагреве высокотемпературных полимеров (PEEK — 380 °C, PSU — 380 °C, PI — выше 400 °C).

Как правильно измерить диаметр для заказа хомута?

Нужен внутренний диаметр хомута = наружный диаметр трубы/цилиндра. Измерьте штангенциркулем наружный диаметр обогреваемого изделия в нескольких точках — у изношенных цилиндров он может быть неравномерным. Также измерьте ширину (высоту по оси) и мощность, если есть маркировка на старом нагревателе.

Почему хомутовый нагреватель перегорает у экструдера?

Основные причины: 1) ослабленный болт — хомут не прижат, между ним и цилиндром воздушный зазор, ТЭН перегревается; 2) перегорание нихрома из-за «сухих» пусков (цилиндр холодный, а регулятор даёт 100% мощности — используйте ступенчатый разогрев); 3) вибрация — разрушение ламелей слюды и замыкание на корпус.

Как затягивать крепёжный болт хомута?

Болт затягивается до появления лёгкого натяга — хомут должен сидеть без люфта, но без деформации металлической обоймы. Рекомендуемый момент затяжки: для ХН до Ø100 мм — 8–12 Н·м, для Ø100–300 мм — 12–20 Н·м. После первого нагрева до рабочей температуры подтяните болт повторно: тепловое расширение меняет усилие прижима.

Можно ли нагревателем покрыть только часть длины цилиндра экструдера?

Да. Цилиндр экструдера разбивается на зоны — каждая зона имеет свой хомутовый нагреватель и свой термодатчик с независимым регулятором. Типичное число зон: 3–6 для одношнекового экструдера. Каждая зона — один или два хомута рядом по оси.

Сколько служат хомутовые нагреватели?

При правильной установке и ступенчатом разогреве — 3–7 лет непрерывной работы. Слюдяные нагреватели чувствительны к вибрации: при частых циклах пуска/останова ламели слюды крошатся. В условиях высокой вибрации предпочтительны керамические хомуты или хомуты с упрочнённым корпусом.

Заказ в Красногорск

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Красногорск — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого нагревателя или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.

Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Реквизиты: ИП Садыкбаев Р.В., ИНН 741510603958, ОГРН 317745600107846, г. Миасс, ул. Академика Павлова, 12а. Телефон: 8 (919) 405-21-39.
